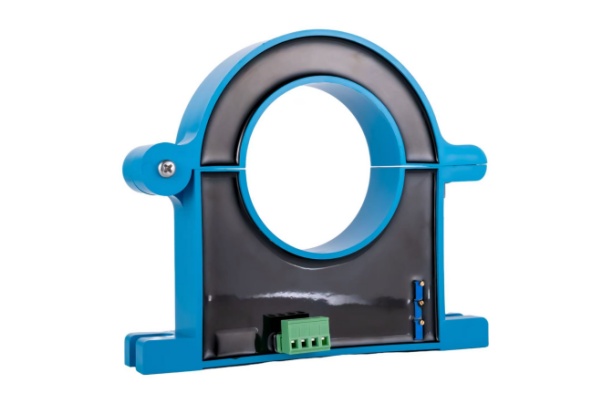

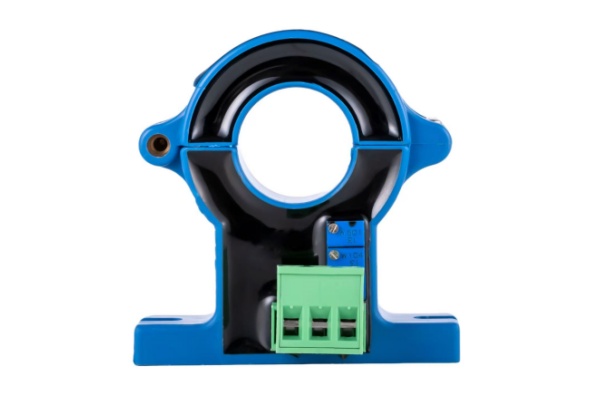

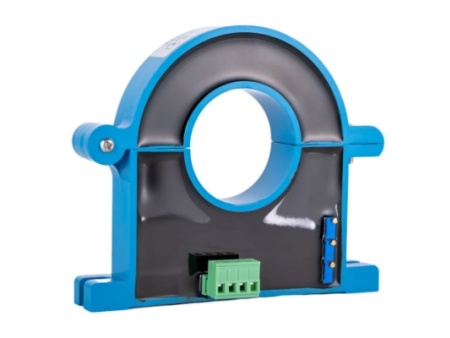

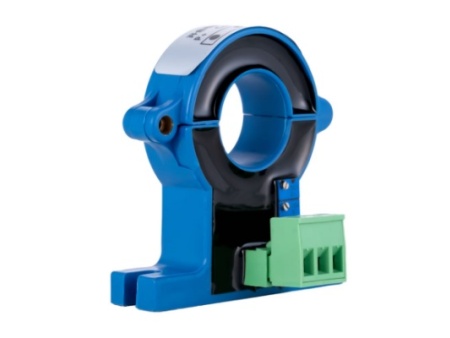

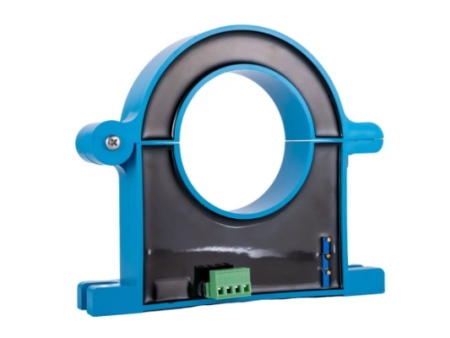

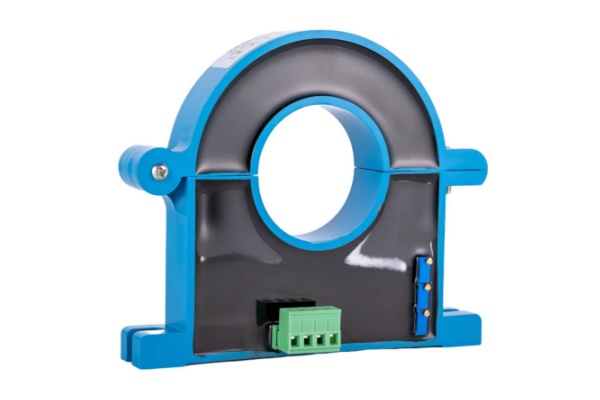

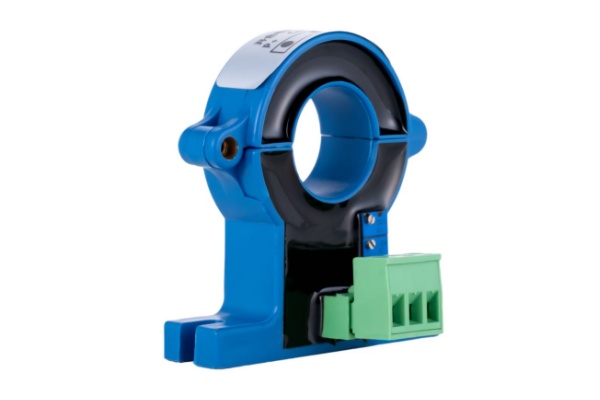

开合式电流变送器使用说明书
1.产品概述
开合电流变送器是将来自电流互感器的电流信号转换成标准的过程信号，用于变频调速系统等设备中的电流检测。
2.产品参数
安装方式：平面螺丝钉固定
开合孔径：20mm；25mm；38mm；50mm；80mm（客户指定）
原边测量范围：电流0-2000A（交流/直流，客户指定）
输出信号：4-20mA；0-20mA；0-10V；485信号输出（客户指定）
（20mm孔径的变送器不支持485信号输出）
供电电源：DC12V/DC24V
电源隔离方式：三端隔离（20mm孔径的为两端隔离）
负载能力： 电流型≤500Ω,电压型≥10KΩ
线性度：0.2%
精度：0.5%
隔离特性：1.5KV/50HZ，1Min（输入与输出端）
响应时间： <200ms
功耗： ≤1W
工作温度：-10℃~+70℃
存储温度：-25℃~+85℃
3.工作原理
本产品根据霍尔原理采用高精度的硅钢磁环和霍尔元件将来自于现场的大电流信号传换成标准信号。输入、输出、电源之间相互隔离。具有高精度、高线性度低温票等特点。

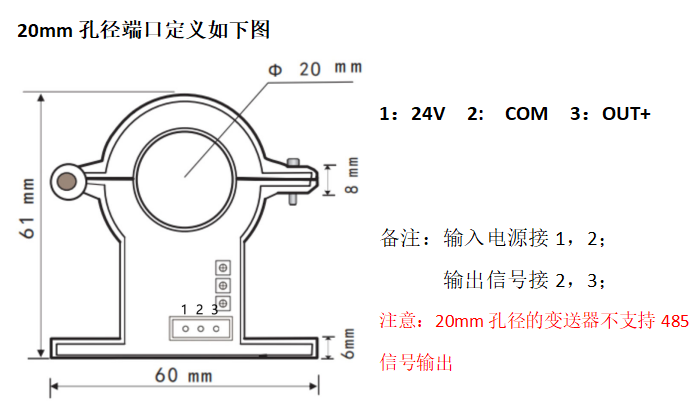

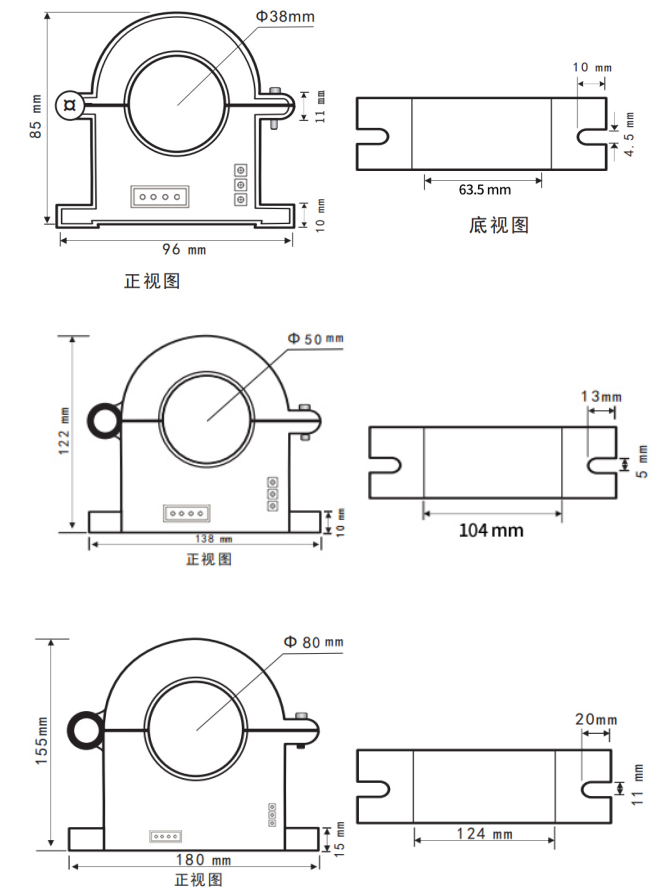

4.外形尺寸

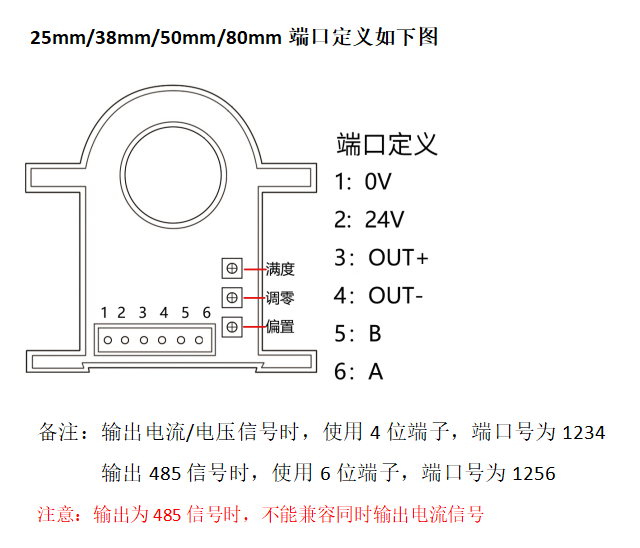

5.接线图
6.选型三要素
孔径：根据电缆直径选择（如80mm用于大电流母线）。
供电方式：直流选择，交流选择
信号类型：模拟信号（4-20mA通用） vs. 数字信号（485需系统兼容）。
隔离需求：高干扰环境优先选三端隔离（25mm及以上型号）。
订货警示：
明确标注输出信号类型、孔径、电源电压以及量程。
20mm型号不支持485，需提前确认需求。
7.安装注意事项警告
1.电流变送器使用前根据装箱单、以及产品标签、仔细核对和确认产品数量、型号和规格，并认真阅读电流变送器的使用说明书。
2.电流变送器的使用环境应无导电粉尘、无腐蚀性气体、无强烈冲击和振动。
3.电流变送器一体化结构，不可拆卸，同时应避免碰撞和跌落，请勿涂改和撕下产品上的任何标贴。
4.电流变送器集中安装时，通常安装间距≥10mm。
5.使用时须严格按照使用说明书中的接线方式接线，且检查无误后再接通电源和信号。
6.订货须知警告!
用户在定购变送器时要注意根据输入输出信号、环境条件选择合适规格的产品。
